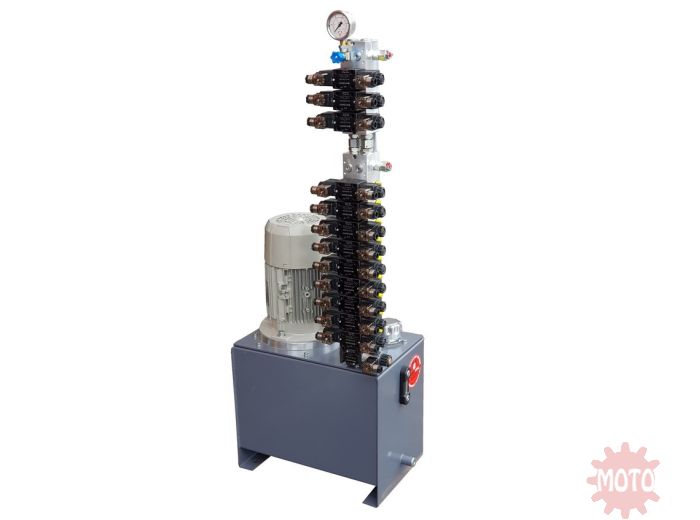

3kW Stacja hydrauliczna trójfazowa z rozdzielaczem 13 sekcyjnym DUPLOMATIC

STACJA HYDRAULICZNA 3kW

Zasilacze tego typu służą do napędu odbiorników hydraulicznych jedno lub dwustronnego działania (siłowników lub silników hydraulicznych). Pompa hydrauliczna umieszczona wewnątrz zbiornika oleju pozwala na oszczędność miejsca i większą kulturę pracy zasilacza.
Możliwości adaptacyjne - prezentowana wersja zasilacza może zostać rozbudowana poprzez zastosowanie:

 - różnorodnych wersji bloków zaworowych jedno i wielosekcyjnych,
 - dodatkowych zaworów zarządzających przepływem oleju i ograniczających ciśnienie,
 - przekaźników i przetworników ciśnienia
 - chłodnicy oleju z wentylatorem i termostatem,
 - awaryjnie dodatkowej pompy ręcznej,
 - przekaźników i przetworników ciśnienia
 - filtra ssawnego lub ciśnieniowego.

Element roboczy:
Pompa zębata o zazębieniu zewnętrzynym napędzna, poprzez sprzęgło elastyczne, silnikiem elektrycznym trójfazowym SIEMENS.
Element sterujący strumieniem:
Blok zaworowy z rozdzielaczami NG6 DUPLOMATIC z cewkami DC 12 lub 24V, AC 230V
Wyposażenie standard:
 - zbiornik stalowy, korek wlewowy z odpowietrznikiem, wskażnik poziomu oleju z termometrem,
 - filtr powrotny z wkładem papierowym i wskaźnikiem zabrudzenia,
 - blok zaworowy z zaworem przeciążeniowym i manometrem glicerynowym,

Podstawowe parametry:
 - wymiary [cm]: a=47, b=31, h=41, H=180
 - tryb pracy: w interwałach czasowych zapewniających utrzymanie temperatury w przedziale do +70oC
(praca ciągła pod obciążeniem wymaga zastosowania chłodnicy oleju)
 - zasilanie: trójfazowe 400 V
 - moc silnik: 3kW
 - prędkość obrotowa: 1450 obr/min

 - pompa zębata: 6cm³
 - wydajność: 9 l/min
 - ciśnienie pracy: 180 bar
 - dostosowanie parametrów: w tabeli podano paramerty przy zestawieniu silnika 3kW z inną pompą (o wydajności 6-40 l/min przy odpowiednio skorygowanym ciśnieniu)

 - zbiornik: stalowy lakierowany 40L
 - zalecany olej: hydrauliczny mineralny HLP
 - temperatura oleju: -15^oC do +70^oC

 - rozdzielacz: suwakowy trzynastosekcyjny, cewki 24V
  - dostosowanie parametrów:
     - 13x rozdzielacz dwustronnego działania (przy jednoczesnym zasterowaniu silnika i rozdzielacza)
     - 12x rozdzielacz dwustornnego działania, 1x rozdzielacz zrzutowy (po uruchomieniu silnika rozdzielacz zrzutowy zapewnia swobodny obieg oleju P-T)
 - przyłącze calowe: wewn.3/8"

 Sugerowane rozwiązania sterowań:
 - pilot przewodowy
 - sterowanie radiowe
