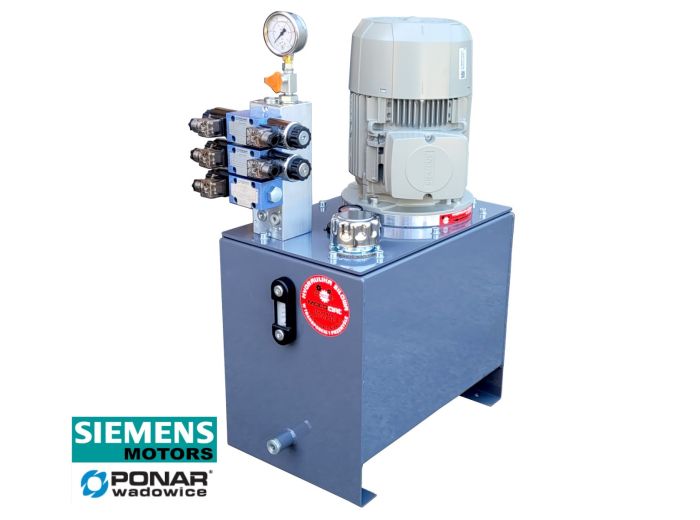

3kW zasilacz hydrauliczny z rozdzielaczem 3 sekcje, zbiornik 40L, 400V
TYP ZASILACZA | STACJONARNY |
---|---|
kod art. | H-ZK035 |
dostawa | 1-2 dni |
Producent | MOTOART |
607 216 427
krzysiek@motoart.slask.pl
3kW zasilacz hydrauliczny z rozdzielaczem 3 sekcje, zbiornik 40L, 400V
Zasilacze tego typu służą do napędu odbiorników hydraulicznych jedno lub dwustronnego działania (siłowników lub silników hydraulicznych). Pompa hydrauliczna umieszczona wewnątrz zbiornika oleju pozwala na oszczędność miejsca i większą kulturę pracy zasilacza.
Możliwości adaptacyjne - prezentowana wersja zasilacza może zostać rozbudowana poprzez zastosowanie:
- różnorodnych wersji bloków zaworowych jedno i wielosekcyjnych,
- dodatkowych zaworów zarządzających przepływem oleju i ograniczających ciśnienie,
- przekaźników i przetworników ciśnienia
- chłodnicy oleju z wentylatorem i termostatem,
- awaryjnie dodatkowej pompy ręcznej,
- przekaźników i przetworników ciśnienia
- filtra ssawnego lub ciśnieniowego.
Element roboczy:
Pompa zębata o zazębieniu zewnętrzynym napędzna, poprzez sprzęgło elastyczne, silnikiem elektrycznym trójfazowym SIEMENS.
Element sterujący strumieniem:
Rozdzielacz suwakowy NG6 z cewkami DC 12 lub 24V, AC 230V
Wyposażenie standard:
- zbiornik stalowy, korek wlewowy z odpowietrznikiem, wskażnik poziomu oleju z termometrem,
- filtr powrotny z wkładem papierowym,
- blok zaworowy z zaworem przeciążeniowym i manometrem glicerynowym
- rozdzielacz suwakowy NG6 z cewkami - 3 sekcje
Podstawowe parametry:
- wymiary [cm]: a=47, b=31, h=41, H=76
- tryb pracy: w interwałach czasowych zapewniających utrzymanie temperatury w przedziale do +70oC
(praca ciągła pod obciążeniem wymaga zastosowania chłodnicy oleju)
- zasilanie: trójfazowe 400 V
- moc silnika: 3kW
- prędkość obrotowa: 1450 obr/min
- pompa zębata: 6,5cm3
- wydajność: 10 l/min
- ciśnienie pracy: 190 bar
- dostosowanie parametrów: w tabeli podano paramerty przy zestawieniu silnika 3kW z inną pompą (o wydajności 6-33 l/min 230-50 bar
- zbiornik: stalowy lakierowany 40L
- zalecany olej: hydrauliczny mineralny HLP
- temperatura oleju: -15oC do +70oC
- rozdzielacz: suwakowy jednosekcyjny, cewki 24V
- przyłącze calowe: wewn.3/8"
Sugerowane rozwiązania sterowań:
- kaseta sterująca
- pilot przewodowy
- sterowanie radiowe
