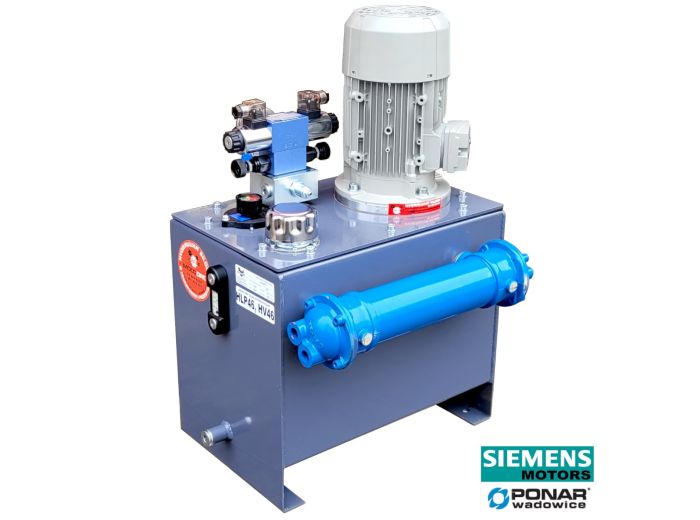

4kW Zasilacz hydrauliczny 400V z chłodnicą wodną wymiennikiem ciepła
TYP ZASILACZA | STACJONARNY |
---|---|
kod art. | H-ZK020f |
dostawa | 1-2 dni |
Producent | MOTOART |
607 216 427
krzysiek@motoart.slask.pl
4kW Zasilacz hydrauliczny 400V z chłodnicą wodną wymiennikiem ciepła
Zasilacze tego typu służą do napędu odbiorników hydraulicznych pracujących w warunkach podwyższonego ryzyka przegrzewania się układu hydraulicznego.
Niebezpieczeństwo przekroczenia temperatury oleju może być wywołane zarówno dużym obciążeniem układu hydraulicznego, jak i niekorzystnymi warunkami otoczenia (praca odbiorników w podwyższonej temperaturze powietrza). W tym celu zasilacz został wyposażony w wydajną, 4-ro drogową chłodnicę wodno-olejową z oddzielna pompą obiegową oleju hydraulicznego (niezależną od układu zasilania odbiorników).
Możliwości adaptacyjne - prezentowana wersja zasilacza może zostać rozbudowana poprzez zastosowanie:
- różnorodnych wersji bloków zaworowych jedno i wielosekcyjnych,
- dodatkowych zaworów zarządzających przepływem oleju i ograniczających ciśnienie,
- przekaźników i przetworników ciśnienia
- awaryjnie dodatkowej pompy ręcznej,
- filtra ciśnieniowego.
Element roboczy:
Pompa zębata o zazębieniu zewnętrzynym napędzna, poprzez sprzęgło elastyczne, silnikiem elektrycznym trójfazowym SIEMENS.
Element sterujący strumieniem:
Rozdzielacz suwakowy NG6 z cewkami DC 12 lub 24V, AC 230V
Wyposażenie standard:
- zbiornik stalowy, korek wlewowy z odpowietrznikiem, wskażnik poziomu oleju z termometrem,
- filtr powrotny z wkładem papierowym,
- blok zaworowy z zaworem przeciążeniowym i manometrem glicerynowym,
Podstawowe parametry:
- wymiary [cm]: a=47, b=31, h=41, H=76
- tryb pracy: w interwałach czasowych zapewniających utrzymanie temperatury w przedziale do +70oC
- zasilanie: trójfazowe 400 V
- moc silnika: 4kW
- prędkość obrotowa: 1450 obr/min
- pompa zębata: 6cm3
- wydajność: 9 l/min
- ciśnienie pracy: 220 bar
w cenie zestawu możemy dobrać pompe od 4 do 30 cm3 - zmiana przepływu kosztem ciśnienia przy stałej mocy silnika
- zbiornik: stalowy lakierowany 40L
- zalecany olej: hydrauliczny mineralny HLP
- temperatura oleju: -15oC do +70oC
- rozdzielacz: suwakowy jednosekcyjny, cewki 24V
- przyłącze calowe: wewn.3/8"
Sugerowane rozwiązania sterowań:
- kaseta sterująca
- pilot przewodowy
- sterowanie radiowe
