5,5kW Zasilacz hydrauliczny do prasy dwupompowy z chłodnicą i regulacją ciśnienia PWM
TYP ZASILACZA | STACJONARNY |
---|---|
kod art. | H-ZK066B |
dostawa | 1-2 dni |
Producent | MOTOART |
607 216 427
krzysiek@motoart.slask.pl

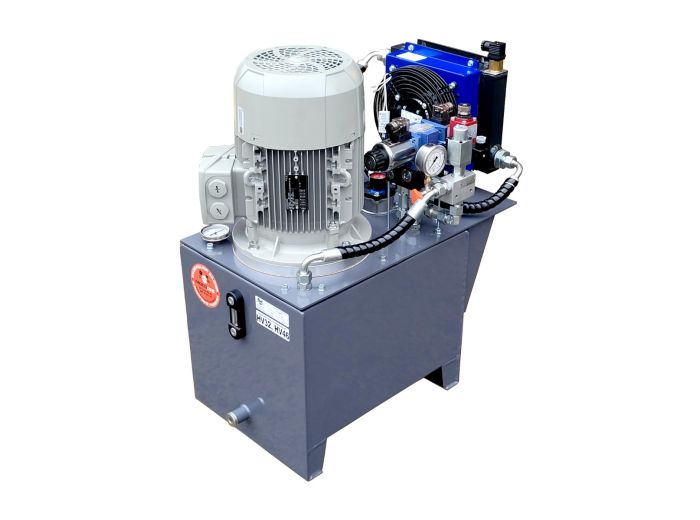

STACJA HYDRAULICZNA do prasy DWUPOMPOWA z rozdzielaczem i regulacją ciśnienia PWM
Zasilacz dwupompowy służy do napędu odbiorników hydraulicznych z siłownikiem dwustronnego działania (w prasach, łuparkach), gdzie praca odbywa się w dwóch cyklach: ruch dostawczy i ruch roboczy. Silnik elektryczny napędza 2 pompy połączone szeregowo:
- dostawczej - o dużej wydajności i niskim ciśnieniu pracy: zapewniającej szybki dojazd siłownika do prasowanego elementu i szybki powrót siłownika
- roboczej - o małej wydajności i wysokim ciśnieniu: realizującą dociśnięcie siłownika z wymaganą siłą
Pompy hydrauliczne umieszczona są wewnątrz zbiornika oleju, co pozwala na oszczędność miejsca i większą kulturę pracy zasilacza. Ciśnienie pracy pompy dostawczej sterowane jest regulowanym przekaźnikiem ciśnienia MAP, który odłącza ją automatycznie przy ciśnieniu 40bar, zaś ciśnienie pracy pompy roboczej można sterować płynnie poprzez zmianę wielkości sygnału PWM podawanego na cewkę proporcjonalnego regulatora ciśnienia firmy Ponar Wadowice.
Element roboczy:
Dwie pompa zębata o zazębieniu zewnętrzynym napędzne, poprzez sprzęgło elastyczne, silnikiem elektrycznym trójfazowym SIEMENS.
Element sterujący strumieniem:
- rozdzielacz hydrauliczny dwukierunkowy NG10 Ponar sterowany elektrycznie 24VDC
- proporcjonalny regulator ciśnienia Ponar sterowany elektrycznie sygnałem PWM 24VDC
Konfuguracja:
- silnik elektryczny 400V SIEMENS 1450/min
- pompa zębata podwójna:
- pompa zębata A: 30 l/min: ciśnienie pracy pompy A: 40 bar
- pompa zębata B: 6 l/min: ciśnienie pracy pompy B: 290 bar
- zbiornik stalowy 60L lakierowany proszkowo
- korek wlewowy z odpowietrznikiem,
- wskaźnik poziomu oleju z termometrem,
- filtr powrotny z wkładem papierowym,
- rozdzielacz dwustronnego działania NG10 PONAR sterowany elektrycznie (24V DC)
- rozdzielacz zrzutowy pompy dostawczej NG6 PONAR sterowany elektrycznie (24VDC)
- blok zawowowy pompy roboczej z zaworem przeciążeniowym ciśnienia max.
- blok zaworowy pompy dostawczej z zaworem przeciążeniowym ruchu dostawczego
- przekaźnik ciśnienia MAP odpowiedzialny za przełączanie strumieni między cyklami: roboczym i dostawczym
- zawór regulacji ciśnienia PONAR sterowany elektrycznym sygnałem PWM 24VDC
- chłodnica oleju hydraulicznego HY1601 z wentylatorem 230V
- czujnik temperatury sterujący pracą wentylatora chłodnicy
- wskaźnik zegarowy temperatury oleju z sondą
- zawór bezpieczeństwa chodnicy
- zalecany olej: hydrauliczny mineralny HV46
- temperatura oleju: -15oC do +70oC
