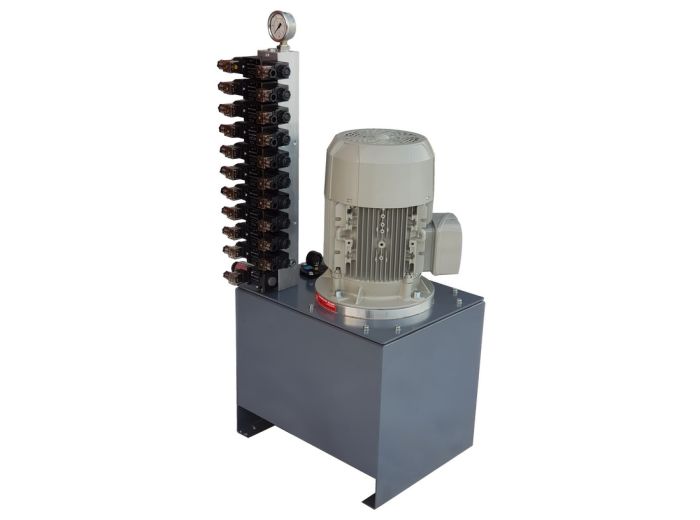

5,5kW Zasilacz hydrauliczny trójfazowy z rozdzielaczem 11 sekcyjnym DUPLOMATIC
TYP ZASILACZA | STACJONARNY |
---|---|
kod art. | H-ZK095 |
dostawa | 1-2 dni |
Producent | MOTOART |
607 216 427
krzysiek@motoart.slask.pl
ZASILACZ HYDRAULICZNY 5,5kW
Zasilacze tego typu służą do napędu odbiorników hydraulicznych jedno lub dwustronnego działania (siłowników lub silników hydraulicznych). Pompa hydrauliczna umieszczona wewnątrz zbiornika oleju pozwala na oszczędność miejsca i większą kulturę pracy zasilacza.
Możliwości adaptacyjne - prezentowana wersja zasilacza może zostać rozbudowana poprzez zastosowanie:
- różnorodnych wersji bloków zaworowych jedno i wielosekcyjnych,
- dodatkowych zaworów zarządzających przepływem oleju i ograniczających ciśnienie,
- przekaźników i przetworników ciśnienia
- chłodnicy oleju z wentylatorem i termostatem,
- awaryjnie dodatkowej pompy ręcznej,
- przekaźników i przetworników ciśnienia
- filtra ssawnego lub ciśnieniowego.
Element roboczy:
Pompa zębata o zazębieniu zewnętrzynym napędzna, poprzez sprzęgło elastyczne, silnikiem elektrycznym trójfazowym SIEMENS.
Element sterujący strumieniem:
Rozdzielacz suwakowy NG6 z cewkami DC 12 lub 24V, AC 230V
Wyposażenie standard:
- zbiornik stalowy, korek wlewowy z odpowietrznikiem, wskażnik poziomu oleju z termometrem,
- filtr powrotny z wkładem papierowym,
- blok zaworowy z zaworem przeciążeniowym i manometrem glicerynowym,
Podstawowe parametry:
- wymiary [cm]: a=50, b=40, h=43, H=150
- tryb pracy: w interwałach czasowych zapewniających utrzymanie temperatury w przedziale do +70oC
(praca ciągła pod obciążeniem wymaga zastosowania chłodnicy oleju)
- zasilanie: trójfazowe 400 V
- moc silnika: 5,5kW
- prędkość obrotowa: 1450 obr/min
- pompa zębata: 9cm3
- wydajność: 13 l/min
- ciśnienie max: 220 bar
- dostosowanie parametrów: jest to konfiguracja przykładowa - możemy dobrać inną pompę dostosowaną do potrzeb klienta.
- zbiornik: stalowy lakierowany 60L
- zalecany olej: hydrauliczny mineralny HLP
- temperatura oleju: -15oC do +70oC
- markowe rozdzielacze suwakowe NG6 DUPLOMATIC
- dostosowanie parametrów:
- 11x rozdzielacz dwustronnego działania (przy jednoczesnym zasterowaniu silnika i rozdzielacza)
- 10x rozdzielacz dwustornnego działania, 1x rozdzielacz zrzutowy (po uruchomieniu silnika rozdzielacz zrzutowy zapewnia swobodny obieg oleju P-T)
- cewki: 24V DC (opcjonalnie 12V, 230V)
- przyłącze calowe: wewn.3/8"
Sugerowane rozwiązania sterowań:
- pilot przewodowy
- sterowanie radiowe
- do zastosowań przemysłowych (praca ciągła),
- do napędu odbiorników hydraulicznych jedno lub dwustronnego działania (siłowników lub silników hydraulicznych)
