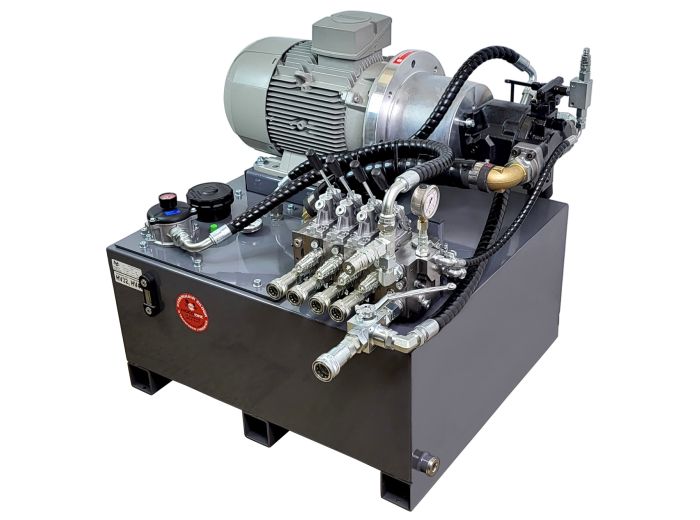

Stanowisko testowe zasilacz 15KW z pompą tłoczkową 60l/min o zmiennym wydatku 4 sekcje z LS

Stanowisko testowe zasilacz 15KW z pompą tłoczkową 60l/min o zmiennym wydatku 4 sekcje z LS

Prezentowany zasilacz hydrauliczny to nowoczesne stanowisko testowe układów hydraulicznych przemysłowych z linią LS, szerowkim zakresem przepływu i ciśnienia pracy.
Moe być równiez wykorzystane jako energooszczędny i wydajny zasilacz zbudowany na bazie pompy o zmiennej wydajności i rozdzielacza hydraulicznego proporcjonalnego.

Czym nowe rozwiązaniu różni się od klasyka:

• WYSOKA SPRAWNOŚĆ UKŁADU: duża pompa o zmienj wydajności z regulatorem mocy.
  Pompa, dzięki nowoczesnemu regulatorowi mocy, dopasowuje swoją wydajność do aktualnego ciśnienia w danej chwili tak, aby maksymalnie wykorzystać dostępny moment obrotowy silnika elelktrycznego


• ENERGOOSZCZĘDNOŚĆ: linia wykrywania obciążenia LS
  Rozdzielacz proporcjonalny z linia LOAD SENSING (wykrywanie obciążenia) pozwala na sterowanie wydatkiem pompy hydraulicznej proporcjonalnie do zapotrzebowania w danej chwili. Mając pompę o wydajności 60l/min i wykonując precyzyjny ruch (do którego wystarczy nam niewielka prędkość siłownka), regulator LS ustawia wydatek pompy na konkretną wartość, zadaną przez rozdzielacz w danej chwili. W klasycznym rozwiązaniu nadmiar oleju krążyłby w układzie (poprzez zawór przciążeniowy) zwiększając temperaturę oleju i  zużycie energii.


• DUŻA UNIWERSALNOŚĆ: nawet przy niewielkim silniku elektrycznym możemy uzyskać dużą rozpiętość parametrów: przepływ i ciśnienie.
  W sytuacjach kiedy potrzebna jest duża prędkość siłownika przy niewielki ciśnieniu (w ruchu dostawczym czy powrotnym) możemy uzyskać nawet 60l/min.
  W tym samym układzie, w ruchu roboczym, uzyskujemy wysokie ciśnienia (oczywiście z mniejszym wydatkiem). Co ważniejsze - zmiana proporcji parametrów: ciśnienie-przepływ jest bezstopniowa.


• PRECYZJA STEROWANIA: sterowanie zawórwno ciśnieniem (siłą nacisku na siłowniku) jak i wydatkiem pompy (prędkością ruchu siłownika). Przy niewielkiej modernizacji rozdzielacza  sterowanie może odbywać się elektrycznie. Wtedy rządaną pędkość i siłę nacisku uzyskujemy poprzez zadanie odpowiednich wartości sygnałów analogowych, do wyboru 0-5V, 0-10V lub 4-20mA.
  To z kolei daje możliwość zautomatyzowania swojego procesu produkcji.
• ZBIORNIK O PODSTAWIE PALETOWEJ: ułatwia transport zasilacza wózkiem widłowym. Opcjonalnie może być również wyposażony w koła jezdne (aluminiowo-poliuretanowe).

Zasilacz taki charakteryzuje się równiez wyższą kulturą pracy, żywotnością i wydajności, od tradycyjnych zasilaczy dwupompowych.

BUDOWA ZASILACZA:

• silnik elektryczny SIEMENS 15kW 400V, 1450/min
• pompa tłoczkowa 60l/min o zmiennym wydatku
• regulatory: moc, przepływ, ciśnienie, LS
• rozdzielacz proporcjonalny 4 sekcyjny z LS
  • sterowanie przepływu: 2 cewki PWM 24VDC
• zawór ciśnienienia max: 250 bar
• zbiornik stalowy 200L lakierowany proszkowo
• filtr ciśnieniowy z wkładem z włókniny 10mikro
• filtr powrotny z wkładem z włókniny 10 mikro
• czujniki monitorujące właściwe parametry pracy:
  • czujnik optyczny zabrudzenia filtra ciśnieniowego
  • wskaźnik zabrudzenia filtra powrotnego
  • wskaźnik temperatury oleju z sondą
  • elektryczny czujnik minimalnego poziomu oleju
• Zestaw szybkozłączy rolniczych
