Zasilacz hydrauliczny do unoszenia platform z kompensatorami i korekcją błędów

Zasilacz hydrauliczny do unoszenia platform z kompensatorami i korekcją błędu

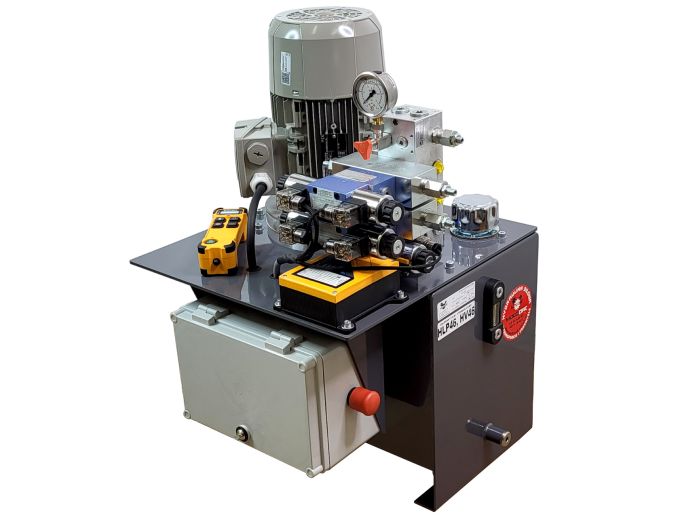

Zasilacz hydrauliczny do platform z kompensatorami zaprojektowany został do równomiernego podnoszenia pokładów, wind, podestów unoszących, których konstrukcja opiera się na dwóch siłownikach dwustronego działania. Zasilacz hydrauliczny do platform umożliwia, dzięki zastosowaniu kompensatorów, równomierny ruch dwóch siłowników hydraulicznych w obu kierunkach. Symetryczny ruch siłowników odbywa się niezależnie od rozkładu obciążnia na unoszonej platformie. System umożliwia również korektę ewentualnych różnic w wysuwie siłownków, poprzez indywidualne sterowanie każdym z nich. Płynne opuszczanie paltformy gwarantują zawory hamujące typu over-center.

Sterowanie zasilaczem hydraulicznym odbywa się zdalnie, z wykorzystaniem markowego, przemysłowego sterowania radiowego firmy Jukko.  Sterowanie radiowe Jukko spełnia wszystkie dyrektywy bezpieczeństwa dla urządzeń UDT i zapewnia niezawodne działanie z odległości do 100m (w wolnej przestrzeni).

Zasilacz hydrauliczny do platform jest przykładową propozycją. Na życzenie klienta możmy zbudować zasilacz dostosowany do indywidualnych potrzeb (wieksze platformy, inna kontrukcja) np.:

• zasilacz do platform unoszonych na 4 siłownikach
• zasilacz z większym zbiornikiem (nawet do 350L z magazynu)
• większa moc silnika elektrycznego i wydajność pompy
• zasilacze wielopompowe
• zasilacze do pracy ciągłej z układem chłodzenia oleju

Zasilacze budujemy tylko na markowych podzespołach:

• silniki elektryczne Siemens (Innomotics)
• rozdzielacze Ponar Wadowice
• sterowania radiowe Jukko
• pompy zębate Brevini lub Casappa
• zbiorniki stalowe własnej produkcji lakierowane proszkowo RAL7015

Podstawowe parametry:
  - tryb pracy: w interwałach czasowych zapewniających utrzymanie temperatury w przedziale do +70^oC
(praca ciągła pod obciążeniem wymaga zastosowania chłodnicy oleju)
 - zasilanie: trójfazowe 400 V
 - moc silnika: 3kW Siemens
 - prędkość obrotowa: 1450 obr/min

 - pompa zębata: 6,cm³
 - wydajność: 9 l/min
 - ciśnienie pracy: 180 bar
 - zbiornik: stalowy lakierowany proszkowo 40L
 - wyspa zaworowa dwusekcyjna + sekcja zrzutowa
 - przyłącze calowe: wewn. 3/8"

Zobacz jak radiowo sterujamy pracą zasilacza
