Zestaw do napełniania i pomiaru ciśnienia hydro-akumulatorów PC250

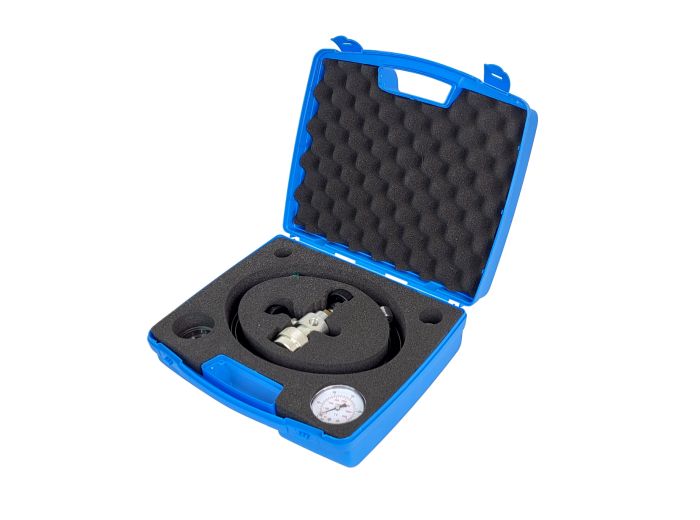

Zestaw do ładowania i pomiaru ciśnienia składa się z 3-metrowego węża ładującego ze standardowymi króćcami azotowymi, korpusu zawierającego przyłącze zaworu gazowego, zawór odpowietrzający i zawór zwrotny. Zestawy te są pakowane w plastikowe pudełko do przechowywania. Manometr ma średnicę 63 mm. Manometry typu diam z podziałką 0÷250 bar. Zaleca się stosowanie następującego zestawu do ładowania we wszystkich akumulatorach tłokowych (ze standardowymi zaworami napełniającymi V lub VX), we wszystkich akumulatorach pęcherzowych, na akumulatorach z gwintowaną i kutą membraną. Jest on używany do okresowej kontroli wstępnego naładowania akumulatora i do napełniania akumulatorów po konserwacji lub jest używany do zmiany wartości wstępnego naładowania. Do napełniania konieczne jest podłączenie do butli wypełnionej przemysłowym suchym azotem o ciśnieniu wyższym niż wymagana wartość wstępnego naładowania, wyposażonej w reduktor ciśnienia (obowiązkowo, ze względów bezpieczeństwa, podczas napełniania akumulatorów o PS < 210 bar). Ponadto użycie reduktora ciśnienia ułatwia powolny i stopniowy napływ azotu do pęcherza, co pozwala uniknąć możliwości uszkodzenia samego pęcherza.



Dane Techniczne:

• MAKSYMALNE CIŚNIENIE ROBOCZE (PS): 600 BAR
• SKALA MANOMETRU: 250 BAR
• TEMPERATURA PRACY: - 20 ÷ +80°C
• ŚRODEK: Azot
• STOPIEŃ ZANIECZYSZCZENIA AZOTEM: klasa 20/18/15 zgodnie z ISO 4406/99
• PRZYŁĄCZE ZAWORU NAPEŁNIAJĄCEGO: 5/8” UNF
• WAGA: 1,8 kg (w komplecie z walizką)



Zestaw zawiera:

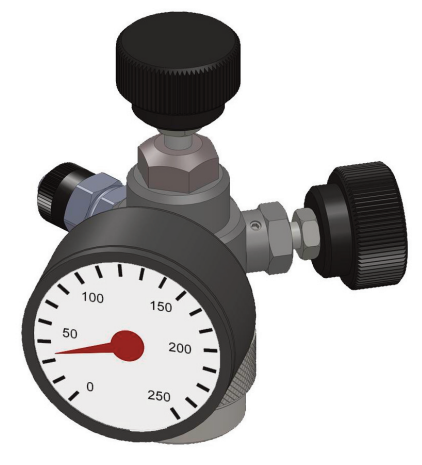

• - Korpus zaworu, kompletny z przyłączem nakrętki pierścieniowej do zaworu gazowego akumulatora, manometrem, odpowietrznikiem i przyłączem węża zwrotnego.
• - 3-metrowy wąż ładujący do serii wysokociśnieniowej, kompletny z przyłączem do butli.
• - Zestaw zapasowych uszczelek.
• - walizka.
