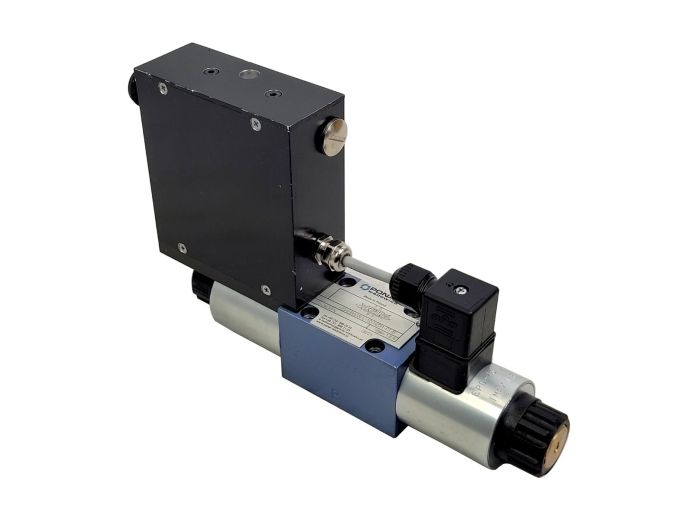

Rozdzielacz proporcjonalny ze zintegrowaną elektroniką typ USAEB6SO

• producent: Ponar Wadowice
• kraj pochodzenia: Polska
• Model: USAEB6SO...

4-drogowy rozdzielacz proporcjonalny typ USAEB6SO... ze sterowaniem bezpośrednim za pomocą elektromagnesów proporcjonalnych z elektroniką zintegrowaną jest przeznaczony do sterowania kierunkiem i wielkością natężenia przepływu w układach hydraulicznych.

Głównymi podzespołami rozdzielacza proporcjonalnego typ USAEB6…, sterowanego bezpośrednio przez zintegrowany regulator są: korpus 1, elektromagnesy proporcjonalne 2, 4, suwak 3, sprężyny 5, 6 i wbudowany cyfrowy regulator elektroniczny 7. Elektromagnesy 2, 4 przesuwają suwak 3 z położenia środkowego w sposób ciągły, proporcjonalnie do wielkości podawanego na nie prądu przez regulator 7. Umożliwia to sterowanie zarówno kierunkiem jak i natężeniem przepływu oleju w układzie hydraulicznym, co pozwala na zmianę kierunku i szybkości ruchu odbiornika. Elektromagnesy 2, 4 są wyposażone w przyciski ręcznego przesterowania 8 umożliwiające przesterowanie rozdzielacza w przypadku braku zasilania.

Pasuje do modeli:

Parametry:

• Ciecz hydrauliczna: olej mineralny
• Wymagana klasa czystości oleju: ISO 4406 klasa 18/16/13
• Zalecana lepkość cieczy: 30÷ 46 mm2/s
• Zakres lepkości: 2,8 ÷ 380 mm2/s
• Zakres temperatury cieczy (w zbiorniku):
  • zalecany: 40 C do 55 C
  • max: -20 C do +70 C
• Zakres temperatury otoczenia: - 20 C do +50 C
• Max ciśnienie pracy:
  • kanały P, A, B: 35 MPa
  • kanał T: 21 MPa
• Przepływ max: 40 dm 3/min
• Pozycja pracy: dowolna
• Masa:
  • rozdzielacz z 1 elektromagnesem - 2 kg
  • rozdzielacz z 2 elektromagnesami - 2,5 kg
• Moc nominalna: 25 VA
• Stopień ochrony wg CEI EN 60529: IP65 / IP 67
