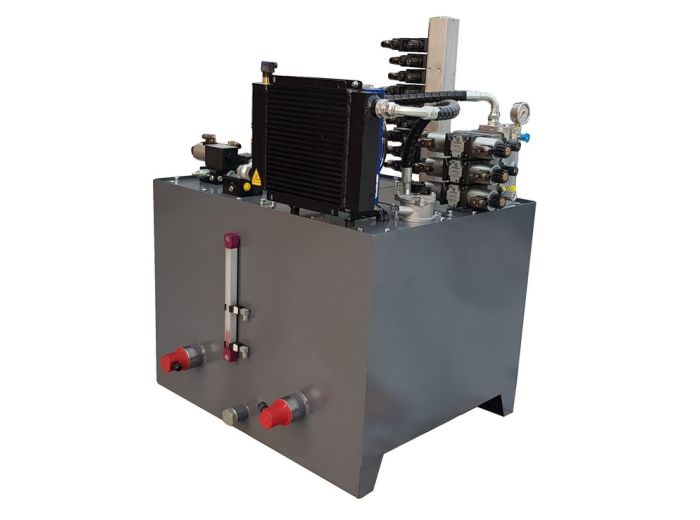

Stacja hydrauliczna przemysłowa 500L dwuobwodowa z chłodnicą

Przemysłowa stacja hydrauliczna dwuobwodowa 500L

Jest to przykładowa, wielozadaniowa stacja hydrauliczna do zastosowań przemysłowych.  Stacja jest wyposażona w dwa niezależne obowdy hydrauliczne. Może jednocześnie obsługiwać dwa niezależne układy, z których każdy składa się z wielu odbiorników dwukierunkowego działania.

Możliwości adaptacyjne - prezentowana wersja zasilacza to jedno z możliwych rozwiązań - możemy go dostosować do indywidualnych potrzeb naszych klientów.

Element roboczy:

Dwie pompa zębata o zazębieniu zewnętrzynym napędzna, poprzez sprzęgło elastyczne, silnikiem elektrycznym trójfazowym SIEMENS.

Elementy sterujące strumieniami oleju:

OBWÓD A:
- 1 rozdzielacz zrzutowy NG6 DUPLOMATIC
- 10 rozdzielaczy suwakowych NG6 DUPLOMATIC (suwak J lub E)
- 10 zaworów warstwowych zwrotno-dławiących do regulacji wielkości strumienia oleju (dławienie na zasilaniu lub na powrocie)
- 3 zamki hydrauliczne warstwowe (zawory zwrotnie sterowane bliźniacze)

OBWÓD B:
- 1 rozdzielacz zrzutowy NG10 DUPLOMATIC
- 3 rozdzielacze suwakowe NG10 DUPLOMATIC (suwak J)
- 3 zawory warstwowych zwrotno-dławiących do regulacji wielkości strumienia oleju (dławienie na zasilaniu lub na powrocie)
- 3 zamki hydrauliczne warstwowe (zawory zwrotnie sterowane bliźniacze)

Wyposażenie:

- czteropokrywowy, stalowy zbiornik oleju hydraulicznego o pojemności 500L (lakierowany proszkowo)
- korek wlewowy z odpowietrznikiem,
- filtry powrotne z wskaźnikiem zabrudzenia wkładu
- kolumnowy wskaźnik poziomu oleju 40cm z dwoma czujnikiami kontraktonowymi: syganlizacja stanu minimum i stanu ostrzegawczego
- ceramiczne grzałki oleju hydraulicznego 2x1400W montowane w wygodnej tulei montażowej zapewniającej łatwy demontaż grzałki, bez konieczności spuszczania oleju
- czujnik temperatury oleju: sonda z przetwornikiem temperatury: 4-20mA
- manometry glicerynowe z zaworem odcinającym
- zawory przeciążeniowe na każdy obwód
- chłodnica HY 2401 z termostatem

Podstawowe parametry:

 - tryb pracy: praca ciągła przy czym temperatura oleju w ekstremalnych warunkach nie powinna przekraczać +70oC

 - zasilanie: trójfazowe 400 V
 - moc silnika: 5,5kW
 - prędkość obrotowa: 1450 obr/min

 - pompa zębata A: 60 l/min
 - ciśnienie pracy pompy A: 40 bar
 - pompa zębata B: 9 l/min
 - ciśnienie pracy pompy B: 160 bar

 - zbiornik: stalowy lakierowany 500L
 - zalecany olej: hydrauliczny mineralny HLP
 - temperatura oleju: -15^oC do +70^oC
